Sie haben wahrscheinlich schon einmal von einem Venturi gehört, aber wissen Sie auch, was das eigentlich ist und in welchem Zusammenhang es mit der Staubabsaugung steht? Beginnen wir mit den Grundlagen. Das Wörterbuch Mirriam-Webster definiert „Venturi“ wie folgt:
Ein kurzes Rohr mit einer sich verjüngenden Verengung in der Mitte, die zu einer Erhöhung der Strömungsgeschwindigkeit einer Flüssigkeit und einer entsprechenden Verringerung des Flüssigkeitsdrucks führt und insbesondere zur Messung des Flüssigkeitsdurchflusses oder zur Erzeugung einer Saugwirkung (z. B. zum Antrieb von Flugzeuginstrumenten oder zum Ansaugen von Kraftstoff in den Strömungsstrom eines Vergasers) verwendet wird.
Warum brauchen Sie einen Venturi?
Kurz gesagt, in Trockenstaubabscheidern erzeugt das Venturi einen sekundären Luftstrom, um die Impulsreinigung der Filterbeutel zu verstärken. Ein Venturi ist wirtschaftlich, wenn Sie längere Filterbeutel oder eine große Anzahl von Filterbeuteln in einer Reihe haben und mehr Reinigungsluft benötigt wird. Druckluft ist in der Regel der teuerste Betriebsstoff beim Betrieb einer Entstaubungsanlage.

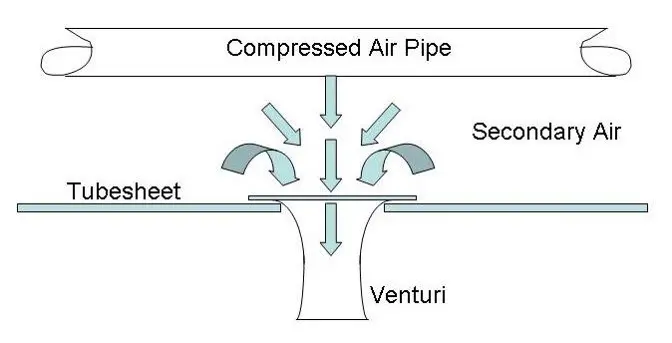

Der Venturi wirkt wie ein Ejektor, um den sekundären Luftstrom zu erzeugen, der mit dem Druckluftimpuls gekoppelt ist, um die Menge an Reinigungsluft für die Entfernung eines Staubkuchens aus den Filterbeuteln zu erhöhen. Ohne den Venturi könnte die Menge an Reinigungsluft für die zu reinigende Filtermedienmenge unzureichend sein.
Ein typischer Schlauchfilter arbeitet mit einem Luft-Stoff-Verhältnis zwischen 3:1 und 6:1. Das bedeutet, dass pro Quadratfuß Filtermedium zwischen drei und sechs Kubikfuß Luft pro Minute gefiltert werden. Das Luft-Stoff-Verhältnis wird auf der Grundlage der Prozessbedingungen ausgewählt, darunter Staubart, Staubbelastung und Partikelgrößen, wobei die Auswahl in der Regel auf früheren Erfahrungen basiert.
Für eine ordnungsgemäße Reinigung des Filtermediums muss mehr Luft rückwärts durch den Filter gedrückt werden, als durch das Medium angesaugt wird. Das heißt, wir müssen einen „Rückimpuls“ mit vier bis sieben CFM pro Quadratfuß erzeugen, um den gesammelten Staub von der Filteroberfläche zu entfernen. Dazu ist in der Regel mehr Luft als nur der Druckluftimpuls erforderlich. Der sekundäre Luftstrom hilft dabei, dies zu erreichen.
Konvergierender-Divergierender Venturi
Zusätzlich zur Erzeugung des sekundären Luftstroms sorgt ein Venturi dafür, dass die Luft bei Verwendung längerer Filterbeutel weiter in den Filterbeutel hinein gelangt. Dies wird durch die „konvergierende-divergierende” Düse des Venturi erreicht. Der Venturi besteht aus einem konvergenten Abschnitt, dem Venturi-Hals und dem divergenten Abschnitt. Diese Konstruktion wandelt den Impulsdruck am Hals in einen Durchfluss um und erzeugt dann im divergenten Abschnitt einen Druckanstieg, sodass die Druckluft beim Austritt aus dem Venturi nicht verloren geht. Ein ordnungsgemäßer Venturi umfasst sowohl den konvergenten als auch den divergenten Abschnitt und hat keine einfache Trichterform.
Der Luftstrom, der aus den Öffnungen der Luftverteilungsimpulsrohre oberhalb der Venturirohre austritt, ist physikalisch auf die Schallgeschwindigkeit begrenzt. Durch den Durchfluss des Druckluftimpulses durch ein konvergierendes-divergierendes Venturirohr wird ein beschleunigter Luftstrom mit Überschallgeschwindigkeit erzeugt, der den Impuls weiter in den Filterbeutel hineinleitet.
Insgesamt gibt es in der Branche einige Diskussionen über den Nutzen eines Venturis, und einige Hersteller verzichten auf dessen Verwendung. Die Experten von Sly sind vom Nutzen eines Venturis überzeugt, und dieser ist ein integraler Bestandteil aller Sly-Schlauchfilter.
Wenn Sie Probleme haben, Ihre Filterbeutel ausreichend zu reinigen, könnte die Umrüstung Ihres Reinigungssystems auf Venturis die richtige Lösung für Sie sein. Kontaktieren Sie uns oder fordern Sie ein Angebot an, und wir entwerfen das richtige System für Ihre Anwendung. Wir verfügen über mehr als 143 Jahre Erfahrung und Fachwissen im Bereich der Staubabsaugung.
