Dust Collector Filter Cleaning: Compressed Air Requirements for Cleaning Bag Filters

Wenn Sie ein Impulsstrahl-Staubabscheidersystem betreiben, müssen Sie die Filterbeutel sauber halten. Dazu benötigen Sie eine zuverlässige Druckluftquelle, um die Beutel mit Impulsen zu reinigen. Aber wie viel Druckluft benötigen Sie? Das hängt davon ab, wie viele Beutel Sie reinigen, welchen Durchmesser und welche Länge sie haben.

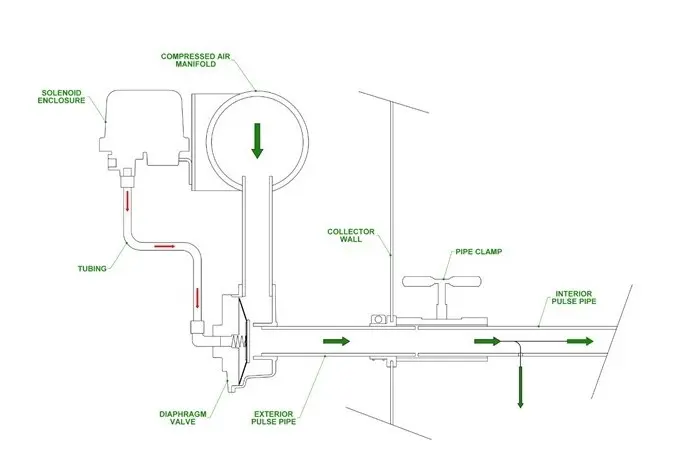

Um zu bestimmen, wie viel Druckluft benötigt wird, ist es hilfreich zu verstehen, wie der Reinigungsprozess funktioniert. Viele Staubabsaugsysteme verwenden ein rechtwinkliges Membranventil. Die Luft strömt aus einer Richtung ein und tritt in einem Winkel von 90 Grad wieder aus. Eine interne Membran regelt, wie viel Luft durch das Ventil strömt.

Das Membranventil besteht aus einer oberen und einer unteren Kammer. Eine flexible Membran trennt die untere Kammer des Ventils (die mit der Impulsleitung verbunden ist) von der oberen Kammer (die mit einem Magnetventil verbunden ist). Der Magnetkern verschließt eine Auslassöffnung. Wenn elektrischer Strom durch die Spule des Magneten fließt, entsteht in dieser Spule ein Magnetfeld, das den inneren Metallkern nach oben zieht. Dadurch wird das Magnetventil geöffnet, sodass die Luft aus der oberen Kammer des Membranventils in die Atmosphäre entweichen kann. Das daraus resultierende Druckungleichgewicht im Inneren des Membranventils bewirkt, dass sich die Membran biegt, sodass die aus dem Druckluftverteiler kommende Luft durch das Impulsrohr in den Staubabscheider strömen kann, um diesen zu reinigen.

Wie viel Druckluft benötigen Sie?

Wie viel Druckluft benötigen Sie für Ihr System? Dabei sind viele Faktoren zu berücksichtigen:

• Leitungsdruck: Die Druckluftversorgung variiert, und der empfohlene Impulsdruck kann mit Hilfe eines Filterreglers angepasst werden. Für die meisten Anwendungen empfiehlt Sly einen Leitungsdruck von 90–100 psig. Wenn nur ein niedrigerer Druck verfügbar ist, kann Sly Vorschläge zur Änderung der Konfiguration des Impulssystems und der Geometrie des Staubabscheiders unterbreiten, um den Standortbedingungen gerecht zu werden. Beispiele hierfür sind die Anpassung der Ventilgröße, der Impulsfrequenz, der Anzahl der Beutel in einer Reihe oder der Länge der Beutel.
• Membranventilgröße: Membranventile sind in verschiedenen Größen erhältlich. Je größer das Ventil, desto mehr Luft wird bei der Impulsreinigung verbraucht. Sly entwickelt jedes Impulssystem für einen möglichst wirtschaftlichen und dennoch effektiven Einsatz der Reinigungsluft. Die Auswahl der Ventilgröße hängt von der Anzahl der zu reinigenden Beutel in jeder Reihe, der Länge der Beutel und der verfügbaren Druckluftversorgung ab.
• Anzahl der Ventile: Dies ist die Anzahl der Membranventile, die gleichzeitig gepulst werden. Bei größeren Staubabscheidern sind häufig mehrere Magnetventile an einen einzigen Anschluss des Zeitgebers angeschlossen. Dadurch können mehrere Reihen von Beuteln gleichzeitig gepulst gereinigt werden, wodurch sich der erforderliche Druckluftdurchsatz erhöht.
• Größe des/der Druckluftverteiler(s): Es ist wichtig, die Größe des Luftverteilers zu berücksichtigen, der als Reservoir für sofort verfügbare Druckluft dient. Bei mehreren gleichzeitig pulsierenden Ventilen und bei Verwendung größerer Ventile sollte der Durchmesser des Druckluftverteilers so dimensioniert sein, dass er auf den Druckluftverbrauch reagiert. Ein Drucktransmitter kann verwendet werden, um einen Alarm auszulösen, wenn nicht genügend Druckluft verfügbar ist.
• Elektrische Einschaltdauer im Magnetventil: Die Dauer, während der das Magnetventil geöffnet ist, bestimmt, wie viel Druckluft bei jedem Impuls verbraucht wird. Im Allgemeinen dauern Impulse zwischen 50 und 100 Millisekunden. Es wird selten empfohlen, diese Einstellung gegenüber der Werkseinstellung zu ändern.
• Intervallzeit zwischen den Impulsen: Der Impuls-Timer ermöglicht variable Einstellungen für die Intervalle zwischen der Aktivierung des Magnetventils für die Impulsreinigung. Es wird empfohlen, so selten wie möglich Impulse zu setzen, um einen gleichmäßigen Druckabfall im Staubabscheider aufrechtzuerhalten. Zu häufige Impulse führen zu einem beschleunigten Verschleiß der Filterbeutel und einem übermäßigen Verbrauch von Druckluft.
• Demand Pulse: Ein Differenzdruckwert kann verwendet werden, um zu signalisieren, wann eine Impulsreinigung erforderlich ist und wann sie für einen bestimmten Zeitraum unterbrochen werden kann, um die Anzahl der durchgeführten Impulsreinigungen zu optimieren.

Die Kosten für die Druckluftversorgung können den größten Anteil an den Betriebskosten eines Impulsstrahl-Staubabscheiders ausmachen. Durch die richtige Auslegung und Dimensionierung des Druckluftsystems und seiner Komponenten können Sie Ihr System auf einem optimalen Niveau betreiben und gleichzeitig die Betriebskosten niedrig halten. Sly arbeitet eng mit seinen Kunden zusammen, um maßgeschneiderte Staubabsaugungslösungen zu entwickeln. Sie können sich auf unsere mehr als 143-jährige Erfahrung verlassen, um das richtige System für Sie zu entwerfen. Fordern Sie ein Angebot an oder rufen Sie uns unter 1-866-721-3545 an, um weitere Informationen zu erhalten.
