Der Prozess der Systemkonzeption erfordert eine umfassende Betrachtung aller spezifischen Anforderungen der Anwendung und der Umgebung. Die grundlegenden Komponenten der Konzeption eines Staubabsaugsystems lassen sich in drei Bereiche unterteilen:
- Staub eindämmen oder auffangen
- Weiterleitung an den Sammler
- Staub sammeln
Staub eindämmen oder auffangen
Der nächste Schritt besteht darin, zu bestimmen, ob der Staub an jedem Punkt mit einer Absaughaube kontrolliert oder in einer Einhausung aufgefangen werden soll. In beiden Fällen muss eine ausreichende Erfassungsgeschwindigkeit erzeugt werden, um den Staub in der Einhausung aufzufangen oder zur Absaughaube zu befördern, einschließlich der Überwindung etwaiger Umgebungsluftströmungen, die den Staubfluss in die Absaughaube verhindern würden.
Die Berechnung des Luftvolumens ist für die richtige Auslegung eines Staubabsaugsystems von entscheidender Bedeutung. Ein unzureichendes Luftvolumen führt zu einer unzureichenden Staubabsaugung und einer enttäuschenden Installation. Die Grundformel zur Berechnung des Luftvolumens lautet Q = V x A. Q ist das Luftvolumen (Kubikfuß pro Minute), V ist die gewünschte Geschwindigkeit an der Haube (Fuß pro Minute) und A ist die offene Fläche der Haube (Quadratfuß), in die die Luft gesaugt wird. Wenn wir beispielsweise eine Haubenöffnung von 18″ x 18″ haben und die richtige Geschwindigkeit mit 250 fpm ermittelt haben, würden wir das Luftvolumen mit 2,25 Quadratfuß x 250 Fuß pro Minute berechnen, was 562,5 Kubikfuß pro Minute entspricht. Umgekehrt können wir, wenn wir das Luftvolumen und die gewünschte Fördergeschwindigkeit kennen, die optimalen Kanalgrößen mit derselben Formel berechnen, die als A=Q /V ausgedrückt wird.
Transport: In Bewegung bleiben
Der beste Weg, ein effizientes System zu entwerfen, besteht darin, die Anzahl der Rohrleitungen und die Bereiche zu begrenzen, in denen zusätzlicher Luftwiderstand und Turbulenzen entstehen können, wie z. B. an Rohrbögen oder anderen Übergängen.
Der statische Druck des Systems wird berechnet, indem der kombinierte Widerstand des ungünstigsten Falls eines Einlasskanals, einschließlich Bögen und Übergängen, zum Druckabfall über den Staubabscheider, den Ventilatorauslasskanal und den Schornstein oder alle Kanäle, die zur Rückführung der Luft in die Anlage verwendet werden, wenn kein Schornstein verwendet wird, addiert wird. Sobald das erforderliche Luftvolumen (CFM) und der statische Druck (Zoll Wassersäule) für das System definiert sind, kann der richtige Staubabscheider ausgewählt werden.

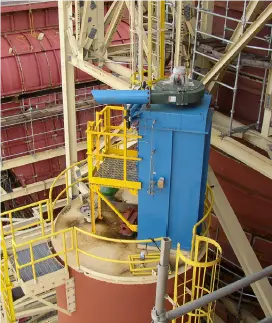

Sammlung: Auswahl eines ausgewogenen, effizienten Systems
Die Auswahl des Staubabscheidermodells erfordert Kenntnisse über die Art des Staubs, die Partikelgröße (Mikrometer), die Staubbelastung am Einlass (Pfund/Stunde), die Temperatur, die chemische Zusammensetzung des Gases oder der Luft und die gewünschte Emissionsrate am Auslass (Körner/Standardkubikfuß oder Pfund/Stunde).
Die letzte Überlegung beim Entwurf betrifft die Auswahl des Abluftventilators, der die staubbeladene Luft von den Sammelstellen durch das Rohrleitungssystem und den Staubabscheider befördert. Der Ventilator oder das Gebläse wird so dimensioniert, dass er den vorgesehenen Luftstrom bei dem berechneten statischen Druck erzeugt.
Um mehr über die Konstruktion eines effizienten Staubabsaugsystems zu erfahren, einschließlich Modifikationen für den Umgang mit brennbaren Stäuben, laden Sie sich eine kostenlose Kopie des Wie man ein Staubabsaugsystem entwirft herunter.
